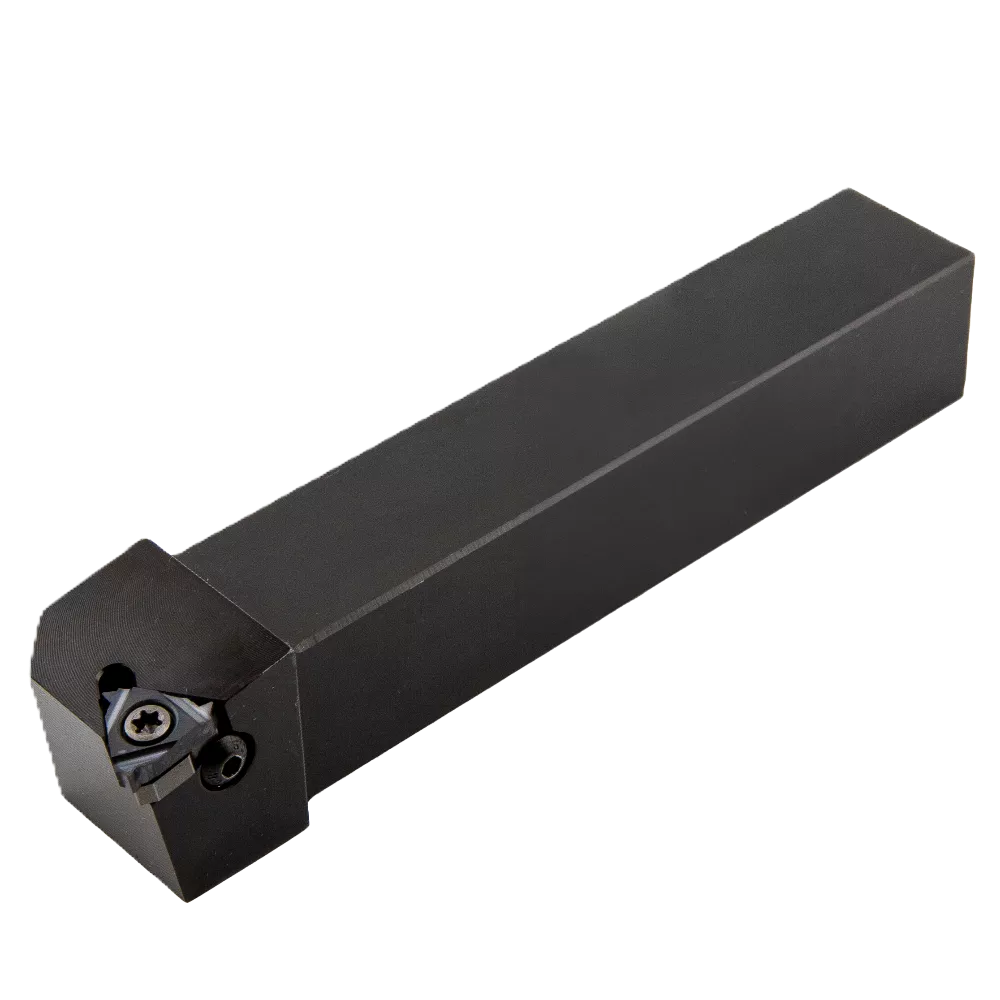

Токарные державки для наружной резьбы применяются в машиностроении и металлообработке для нарезания резьбы на наружных поверхностях заготовок на токарных станках — как универсальных, так и с ЧПУ. Это сборный инструмент: корпус-державка удерживает сменную твердосплавную пластину, фиксируемую стальным винтом. Именно такая конструкция обеспечивает жёсткость, точность профиля и быструю замену режущего элемента без переналадки станка. Оформите заказ в ВЕРНЕР — в каталоге представлен актуальный ассортимент с ценами и наличием на складе.
Конструкция и принцип работы
Наружная токарная державка выпускается в правом и левом исполнении: правая подача используется при движении инструмента к передней бабке, левая — в противоположном направлении. Выбор исполнения определяется конструкцией детали и технологическим маршрутом. Её корпус изготавливается из легированной инструментальной стали, что обеспечивает устойчивость к вибрациям и длительный эксплуатационный ресурс.
Сменные пластины для токарных державок наружных производятся из твердосплавных материалов, допускающих высокоскоростную обработку при соблюдении заданных допусков. Профиль нарезаемой резьбы определяется геометрией пластины. Маркировка по стандарту ISO содержит до 10 знаков: тип крепления пластины, её форму, главный угол в плане, исполнение (R/L), сечение хвостовика и общую длину инструмента.
Параметры выбора токарной державки наружной
При подборе инструмента необходимо учитывать следующие характеристики:
- Сечение хвостовика (12×12, 16×16, 20×20, 25×25, 32×32 мм) — должно соответствовать посадочному гнезду резцедержателя станка;
- Исполнение — правое (R) или левое (L) в зависимости от направления подачи;
- Размер пластины — строго соответствует типоразмеру посадочного гнезда корпуса;
- Профиль резьбы — метрическая (ISO M), дюймовая (UN, UNC, UNF, G, BSW) и трапециевидная;
- Наличие канала СОЖ — критично при обработке вязких и жаропрочных сплавов.
Не уверены в выборе?
Воспользуйтесь фильтрами каталога: укажите сечение хвостовика и профиль резьбы — система отобразит только подходящие позиции. Если нужна консультация — позвоните нашим специалистам, они подберут инструмент под конкретную задачу.
Для уточнения наличия, технической консультации и оформления заказа на токарные державки, твердосплавные фрезерные пластины и другой товар обращайтесь по телефонам: +7 (495) 204-00-30, +7 (925) 759-21-68.
